HP ARUBA 6000 Switch 초기 세팅

HP ARUBA 6000



오늘 제가 일을하는 곳에서 스위치 장애가 발생을 하여 급하게 스페어 스위치 교체를 진행하는 상황이 발생을 했네요

그래서 스페어 장비인 HP Aruba 6000 switch를 급하게 세팅이 필요했습니다.

네트워크에 대해서는 대략적 지식만 있었지만 당자 제가 직접 설정이 필요해 이곳 저곳에서 확인을 하며 초기 세팅을 진행하고 무사히 기존 장비를 대체하며, IT운영 정상화를 했네요,, (정말 식겁함....)

오늘 작업했던 내용을 블로그에 정리하여 올립니다. 혹여 동일 장비설정이 필요한 분이계시면 참고바랍니다~



| 장비명 : HP ARUBA 6000

- 지점 사무실, 중견기업, 소규모 기업(SMB)에 적합한 엔트리 레벨의 기가비트 이더넷 액세스 스위치



| 주요특징 :

• 엔터프라이즈급 계층 2 이더넷 연결성: 정적 라우팅, ACL, 강력한 QoS, 트래픽 우선순위 지정, sFlow, IPv6 등을 지원하여 안정적인 네트워크 연결을 제공합니다.
• PoE 및 내장형 업링크: 최대 740W의 Class 4 PoE를 지원하여 무선 액세스 포인트와 IoT 장치에 전원을 공급할 수 있으며, 내장된 1GbE 업링크로 효율적인 네트워크 구성이 가능합니다.
• 유연한 관리 옵션: Aruba Central, 웹 GUI, CLI, Aruba NetEdit 등 다양한 관리 도구를 통해 스위치를 손쉽게 관리할 수 있으며, RESTful API를 통한 프로그래밍 기능도 지원합니다.
• 보안 기능: 통합 TPM(Trusted Platform Module)을 통해 신뢰할 수 있는 부트 프로세스를 보장하여 네트워크 보안을 강화합니다.

| 장비 초기 설치 :

Aruba 6000 스위치의 USB Type-C 콘솔 포트를 통해 초기 설정을 진행가능합니다.

1. 필요 장비 준비:

• USB Type-C 케이블: 스위치의 USB Type-C 콘솔 포트와 PC의 USB 포트를 연결하는 케이블이 필요합니다.

2. 드라이버 설치:

Windows PC의 경우: Aruba 스위치의 USB 콘솔 포트는 일반적으로 FTDI 칩셋을 사용하므로, FTDI의 가상 COM 포트(VCP) 드라이버를 설치해야 합니다. 해당 드라이버는 FTDI 공식 웹사이트에서 다운로드할 수 있습니다. (Aruba Networks )

Aruba Hardware USB Serial Console Drivers



3. 케이블 연결:

• USB Type-C 케이블의 한쪽 끝을 스위치의 콘솔 포트에, 다른 쪽 끝을 PC의 USB 포트에 연결합니다.

4. 터미널 에뮬레이터 설정:

• PC에서 터미널 에뮬레이터 프로그램 PuTTY를 실행합니다.
• 다음과 같이 설정합니다. ( 장치 관리자에서 확인한 COM 포트 번호)

장치관리자에서 COM port 확인



시리얼포트 설정



5. 스위치 초기 설정:

• 터미널 에뮬레이터에서 Enter 키를 눌러 스위치의 CLI에 접속합니다.
• 기본 관리자 계정으로 로그인합니다:
• 로그인 후, 새로운 관리자 비밀번호를 설정하라는 메시지가 나타납니다. 지시에 따라 비밀번호를 설정합니다.

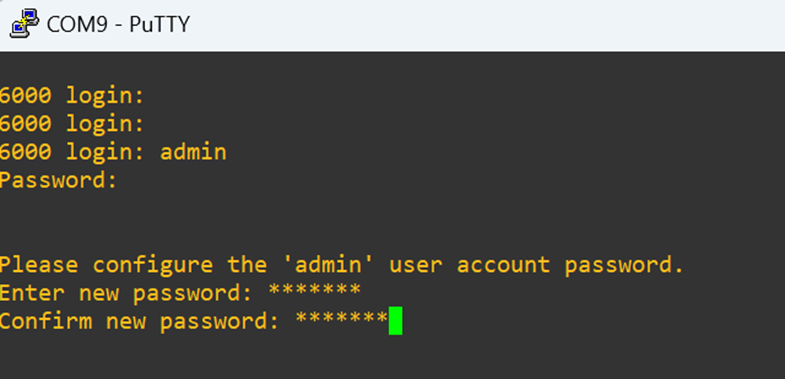

초기 비밀번호 변경

• 필요에 따라 호스트네임, 관리 인터페이스 IP 주소 등을 설정합니다.-

-      switch# configure terminal

-      switch(config)# interface vlan 1

-      switch(config-if-vlan)# ip dhcp or ip address 172.16,X.X 255.255.255.0

-      switch(config-if-vlan)# no shutdown

-      switch(config-if-vlan)# exit

-      switch(config)# write memory

-      switch(config)# boot system

• 설정이 완료되면 현재 구성을 저장하여 재부팅 시에도 설정이 유지되도록 합니다.

7. Web UI 설정 :

• 웹브라우저에 미리 설정한 IP를 입력하여 웹 UI로 로그인을 합니다.
• 왼쪽 메뉴바에서 [SYSTEM] -> [Config Mgmt] 로 이동하여 Vlan 설정을 마무리합니다.
